Hướng dẫn sử dụng điện thoại liên lạc nội bộ commax tp-1l

Commax TP-1L là thiết bị điện thoại liên lạc nội bộ được thiết kế để kết nối và đàm thoại giữa hai vị trí cố định. Với phương thức đấu nối 2 dây, cách sử dụng đơn giản và khả năng truyền dẫn lên đến 2 km khi sử dụng cáp đồng tiết diện 0,65 mm trong điều kiện phù hợp, thiết bị thích hợp cho liên lạc trong hệ thống PCCC, phòng bảo vệ, văn phòng, nhà xưởng, kho hàng và các khu vực cần trao đổi thông tin thường xuyên.

Trong bài viết này, LAB Group hướng dẫn bạn cách lắp đặt, đấu nối, cấp nguồn, thực hiện cuộc gọi và xử lý những lỗi thường gặp khi sử dụng điện thoại liên lạc nội bộ Commax TP-1L.

Tổng quan về điện thoại liên lạc nội bộ Commax TP-1L

Commax TP-1L là bộ intercom phục vụ nhu cầu liên lạc trực tiếp giữa hai máy. Người dùng có thể đặt một máy tại phòng bảo vệ và máy còn lại tại văn phòng, phòng điều hành hoặc khu vực cần liên lạc.

Khác với hệ thống tổng đài điện thoại nhiều máy lẻ, Commax TP-1L hướng đến mô hình liên lạc 1-1. Thiết bị không cần tổng đài trong cấu hình cơ bản, giúp đơn giản hóa việc lắp đặt và vận hành.

Các đặc điểm chính của Commax TP-1L:

Model: Commax TP-1L.
Chức năng: Gọi và đàm thoại nội bộ giữa hai vị trí cố định.
Kết nối: 2 dây.
Khoảng cách: Tối đa khoảng 2 km với cáp đồng 0,65 mm theo thông số công bố của nhà sản xuất.
Nguồn điện: 4 pin AA 1,5 V hoặc nguồn DC 6V phù hợp.
Điều chỉnh âm lượng chuông: Có các mức L và H.

Khoảng cách thực tế còn phụ thuộc chất lượng cáp, mối nối và điều kiện thi công.

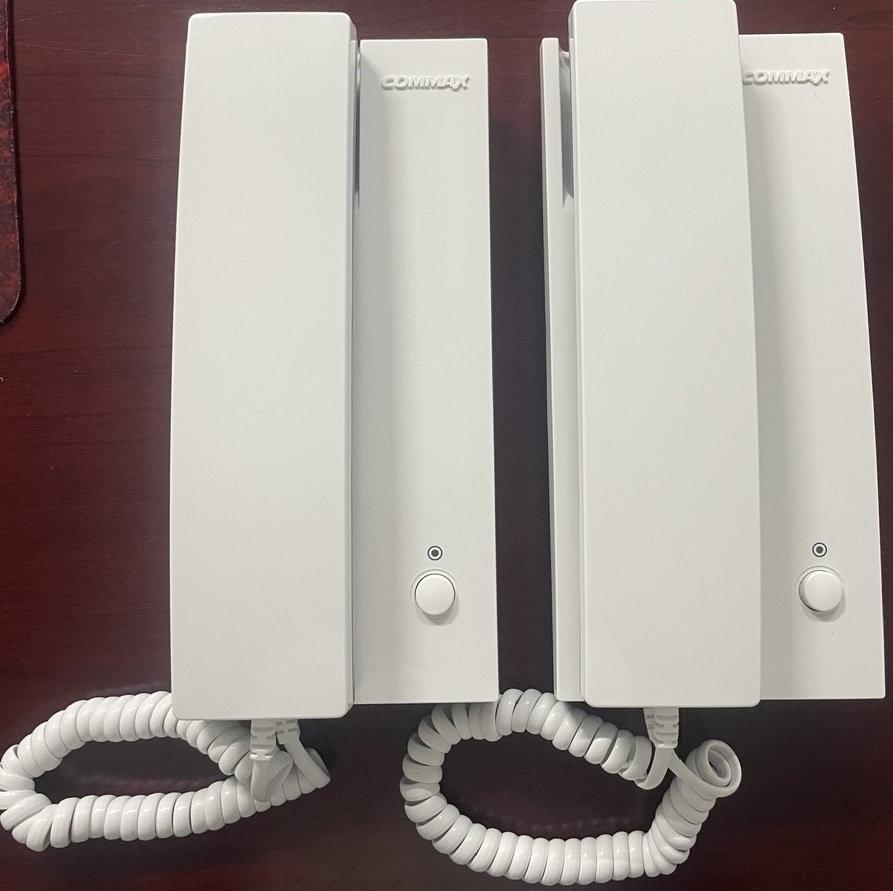

Điện thoại liên lạc nội bộ Commax TP-1L

Để xem thông tin sản phẩm, bạn có thể tham khảo điện thoại liên lạc nội bộ Commax TP-1L tại LAB Group.

Chuẩn bị trước khi lắp đặt Commax TP-1L

Trước khi lắp đặt, cần xác định vị trí đặt hai máy và kiểm tra khoảng cách giữa các điểm liên lạc.

Các vật tư cần chuẩn bị gồm:

Hai máy Commax TP-1L.
Cáp điện thoại 2 lõi bằng đồng, tiết diện 0,65 mm nếu cần triển khai theo khoảng cách tối đa công bố.
Bốn pin AA 1,5V cho mỗi máy nếu sử dụng nguồn pin; hoặc bộ nguồn DC 6V phù hợp cho từng máy.
Dụng cụ đấu nối, cố định dây và lắp thiết bị.
Giá đỡ hoặc vị trí treo tường phù hợp.

Nên chọn vị trí lắp đặt khô ráo, thuận tiện lấy tay nghe và tránh những nơi có nguy cơ bị nước bắn trực tiếp. Đối với nhà xưởng, cần bố trí đường dây hợp lý để hạn chế va đập, đứt cáp và nhiễu điện.

Lưu ý: Nếu dùng adapter DC, phải chọn đúng điện áp và loại nguồn theo hướng dẫn của nhà sản xuất. Không sử dụng nguồn điện có điện áp không phù hợp.

Sơ đồ đấu nối hai điện thoại Commax TP-1L

Commax TP-1L sử dụng đường dây 2 lõi để kết nối hai máy. Khi thi công, cần đấu nối đúng theo sơ đồ và ký hiệu đầu nối của thiết bị.

Mô hình kết nối cơ bản:

Máy A (Phòng bơm PCCC) → Cáp điện thoại 2 lõi → Máy B (Phòng hiều hành)

Nguyên tắc thực hiện:

Đưa dây thứ nhất từ đầu nối tương ứng của máy A đến đầu nối tương ứng của máy B.
Đưa dây thứ hai từ đầu nối còn lại của máy A đến đầu nối tương ứng của máy B.
Kiểm tra các điểm đấu nối chắc chắn, không bị lỏng hoặc chạm chập.
Cấp nguồn cho hai máy và thử gọi.

Không tự ý đấu dây vào các đầu nguồn hoặc đầu nối không được chỉ định. Nếu ký hiệu cọc đấu dây trên thiết bị khác với sơ đồ minh họa, hãy ưu tiên sơ đồ đi kèm sản phẩm.

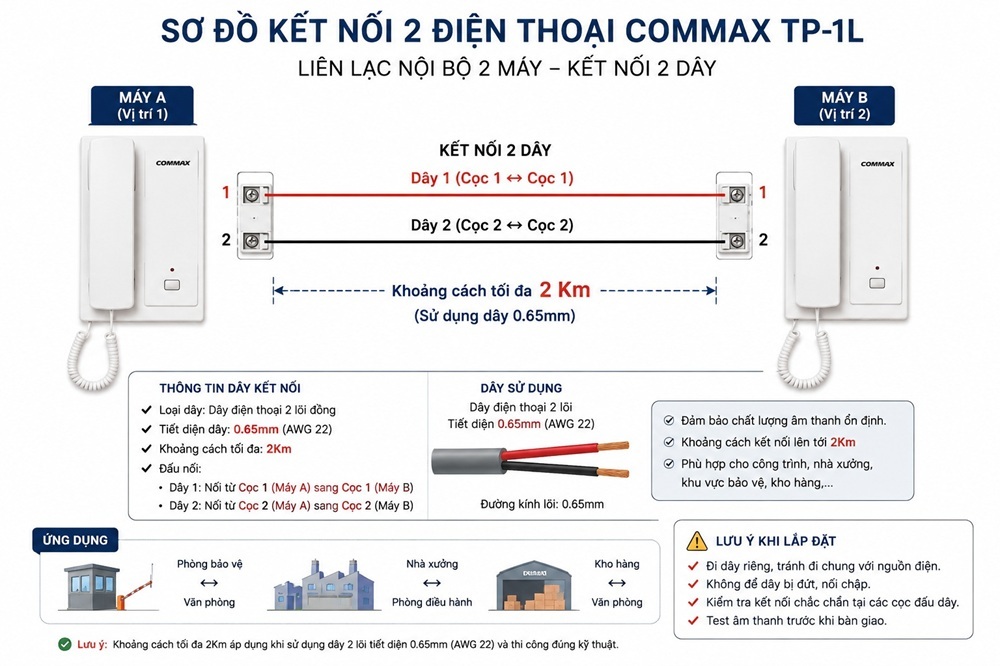

Sơ đồ đấu nối hai máy điện thoại liên lạc nội bộ Commax TP-1L bằng dây 0,65 mm

Khoảng cách kết nối tối đa của Commax TP-1L

Theo tài liệu kỹ thuật, Commax TP-1L có khoảng cách truyền dẫn hiệu dụng tối đa khoảng 2 km khi sử dụng dây 0,65 mm. Đây là thông số tham khảo trong điều kiện phù hợp, không phải cam kết rằng mọi công trình đều đạt được khoảng cách này.

Để hệ thống hoạt động ổn định, nên sử dụng cáp đồng chất lượng tốt, hạn chế mối nối trung gian và kiểm tra chất lượng âm thanh sau khi hoàn tất lắp đặt.

Hướng dẫn cấp nguồn cho điện thoại Commax TP-1L

Commax TP-1L có thể sử dụng pin AA hoặc nguồn DC 6 V phù hợp theo hướng dẫn của nhà sản xuất.

Cách 1: Sử dụng pin AA

Bước 1: Mở nắp khoang pin ở mặt sau thiết bị.

Bước 2: Lắp bốn pin AA loại 1,5 V theo đúng cực được đánh dấu trong khoang pin.

Bước 3: Đóng nắp pin và kiểm tra thiết bị.

Bước 4: Thực hiện cuộc gọi thử giữa hai máy.

Nếu thiết bị không hoạt động, hãy kiểm tra chiều lắp pin, tình trạng pin và các tiếp điểm bên trong khoang pin.

Cách 2: Sử dụng nguồn DC 6V

Bước 1: Chuẩn bị bộ nguồn DC 6 V có thông số phù hợp với yêu cầu của thiết bị.

Bước 2: Kiểm tra cực tính và đầu nối theo sơ đồ của nhà sản xuất.

Bước 3: Kết nối nguồn vào đúng vị trí được chỉ định.

Bước 4: Cấp nguồn và thử chức năng gọi.

Tài liệu hướng dẫn Commax lưu ý cần sử dụng nguồn DC có điện áp ổn định để đảm bảo vận hành an toàn. Không đấu đồng thời pin và adapter theo cách chưa được nhà sản xuất cho phép.

Hướng dẫn sử dụng Commax TP-1L để gọi và nhận cuộc gọi

Sau khi lắp đặt và cấp nguồn, bạn có thể sử dụng điện thoại liên lạc nội bộ Commax TP-1L theo các bước dưới đây.

Cách gọi từ máy A sang máy B

Bước 1: Nhấc tay nghe khỏi thân máy.

Bước 2: Nhấn nút gọi (Call) trên máy A để phát tín hiệu chuông sang máy B.

Bước 3: Chờ người ở máy B nhận cuộc gọi.

Bước 4: Khi người nhận nhấc tay nghe, hai bên bắt đầu trao đổi thông tin.

Bước 5: Nói chuyện qua tay nghe như khi sử dụng điện thoại thông thường.

Cách nhận cuộc gọi

Khi máy Commax TP-1L phát chuông, người nhận thực hiện các thao tác:

Nhấc tay nghe khỏi thân máy.
Nghe và trao đổi với người gọi.
Kết thúc cuộc trò chuyện bằng cách đặt tay nghe trở lại đúng vị trí.

Theo hướng dẫn sử dụng, thao tác đặt tay nghe về đúng giá đỡ giúp thiết bị trở về trạng thái nghỉ và hạn chế tiêu hao pin không cần thiết.

Cách điều chỉnh âm lượng chuông

Commax TP-1L có công tắc điều chỉnh âm lượng chuông với hai mức cơ bản:

L (Low): Âm lượng chuông thấp.
H (High): Âm lượng chuông cao.

Nên chọn mức L tại văn phòng yên tĩnh và mức H tại khu vực có nhiều tiếng ồn như nhà xưởng hoặc phòng bảo vệ.

Những lỗi thường gặp khi sử dụng điện thoại liên lạc nội bộ Commax TP-1L

Máy không phát chuông khi gọi

Nguyên nhân có thể là pin yếu, nguồn cấp không đúng, dây kết nối bị đứt hoặc đấu nối chưa chắc chắn.

Cách kiểm tra:

Kiểm tra pin hoặc nguồn DC của cả hai máy.
Kiểm tra lại hai lõi dây kết nối.
Kiểm tra các điểm đấu nối và thử gọi lại.
Nếu vẫn không có chuông, kiểm tra thiết bị theo hướng dẫn kỹ thuật.

Hai máy không đàm thoại được

Hãy kiểm tra xem đường dây có bị đứt hoặc chạm chập hay không. Kiểm tra lại đầu nối tại cả hai máy và xác nhận hai thiết bị được đấu nối theo đúng sơ đồ.

Nếu hệ thống vừa mới lắp đặt, nên kiểm tra lại toàn bộ đường dây trước khi kết luận thiết bị bị hỏng.

Âm thanh nhỏ hoặc không rõ

Âm thanh có thể bị ảnh hưởng bởi chất lượng đường dây, mối nối, tình trạng nguồn điện hoặc môi trường có nhiều tiếng ồn.

Nên kiểm tra đầu nối, thay pin nếu cần, điều chỉnh âm lượng chuông và thử liên lạc ở cả hai đầu.

Chuông nhỏ hoặc pin nhanh hết

Hãy kiểm tra tình trạng pin, tiếp điểm khoang pin và thói quen đặt tay nghe sau khi kết thúc cuộc gọi. Không để tay nghe lệch khỏi giá đỡ trong thời gian dài.

Lưu ý khi lắp đặt Commax TP-1L trong nhà xưởng và công trình

Để điện thoại liên lạc nội bộ hoạt động ổn định, cần lưu ý:

Sử dụng cáp đồng 2 lõi chất lượng tốt, tiết diện phù hợp với khoảng cách.
Hạn chế đi dây tín hiệu chung với đường điện công suất lớn.
Tránh kéo căng, làm dập hoặc để dây tiếp xúc với nước.
Bảo vệ các mối nối và cố định cáp tại vị trí phù hợp.
Kiểm tra gọi và nhận cuộc gọi ở cả hai máy trước khi bàn giao.
Với tuyến dây dài gần 2 km, cần kiểm tra thực tế chất lượng thoại trước khi nghiệm thu.

Nếu doanh nghiệp cần kết nối nhiều phòng ban, nhiều máy lẻ hoặc quản lý cuộc gọi tập trung, có thể cân nhắc giải pháp tổng đài IP cho doanh nghiệp thay vì chỉ sử dụng hệ thống intercom 1-1.

Khi nào nên sử dụng Commax TP-1L?

Commax TP-1L phù hợp với những đơn vị cần liên lạc trực tiếp giữa hai vị trí cố định, chẳng hạn:

Phòng bảo vệ và văn phòng.
Cổng ra vào và phòng điều hành.
Kho hàng và bộ phận quản lý.
Trạm cân và phòng điều hành.
Nhà xưởng và phòng kỹ thuật.
Liên lạc trong hệ thống PCCC

Ưu điểm của giải pháp là thao tác đơn giản, không cần tổng đài trong mô hình hai máy và có thể triển khai trên tuyến cáp riêng.

Tuy nhiên, nếu cần gọi giữa nhiều máy, chuyển cuộc gọi, gọi ra ngoài hoặc ghi âm, nên lựa chọn hệ thống tổng đài và điện thoại phù hợp với quy mô sử dụng.
