CẤU TRÚC PHẦN CỨNG CỦA TỔNG ĐÀI NEC SV9100

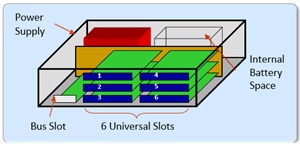

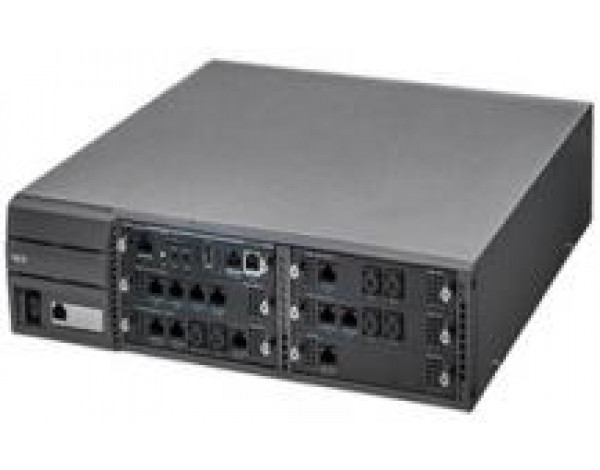

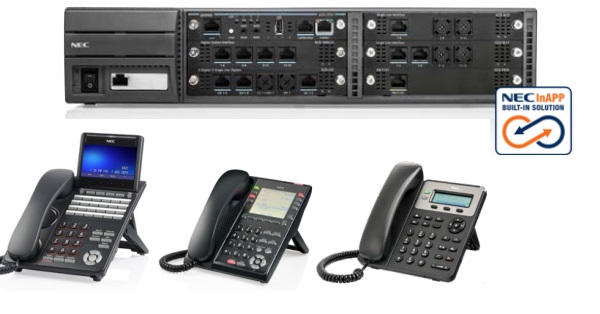

1. Khung tổng đài NEC SV9100

• Khung tổng đài NEC SV9100 được thiết kế chuẩn bắt rack 19 inch chiều cao 2U
• Hỗ trợ 6 khe cắm card
• 01 khe cắm nối khung
• có chỗ để acquy dự phòng
• Nguồn cấp (100-240VAC)

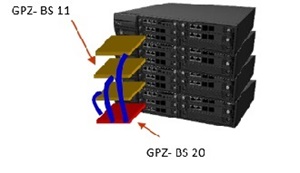

2. Cạc kết nối khung

• Gắn vào khe Bus Slot trên khung tổng đài NEC SV9100
• Cạc gắn trên khung chính cung cấp 3 cổng RJ61 để kết nối với khung phụ
• Cạc gắn trên khung phụ cung cấp 01 cổng RJ61 để kết nối với khung chính

3. Cạc điều khiển trung tâm (CPU)

Cạc điều khiển CPU là trái tim của hệ thống tổng đài NEC SV9100, nó chưa phần mềm điều khiển hệ thống và dữ liệu cấu hình của hệ thống

• Gắn trên khe số 1 của khung chính
• 01 khe cắm thẻ nhớ
• 01 chân đế để cắm card VoIP
• 01 rơ le
• 02 cổng âm thanh 3.5mm
• 01 cổng USB 2.0

4. Card Ngoại Vi của tổng đài NEC SV9100

Các card ngoại vi (card thêu bao, card trung kế...) được thiết kế có thể cắm và chay, cho phép có thể tháo lắp nóng. Các card ngoại vi được cắm trên các khe cắm dành riêng.

Cạc VoIP GPZ-IPLE

• Gắn trên cạc CPU
• Hỗ trợ 256 kênh IP tối đa

​Cạc máy nhánh số (GDC-8/16DLCA)

• Hỗ trợ 8/16 máy nhánh số
• có 2 cổng RJ61 với cạc 8DLCA và 4 cổng RJ61 với cạc 16DLCA
• Đèn Led báo trạng thái
• Điện áp -48VDC
• Hỗ trợ 1 cổng để cắm card mở rộng GPZ-8DLCB

Cạc máy nhánh Analog (GCD-8LCF)

• Hỗ trợ 8 máy nhánh analog
• Led báo trạng thái
• Điện áp -24VDC
• Chiếm một khe cắm, hỗ trợ tháo lắp nóng
• Hỗ trợ 1 cổng để cắm card mở rộng GPZ-8LCF

​Cạc trung kế analog (GCD-4COTC-A)

• Hỗ trợ kết nối 4 đường trung kế bưu điện
• Hỗ trợ 2 cổng PFT
• Đèn Led báo trạng thái
• Hỗ trợ hiển thị số và đảo cực
• Chiếm 1 khe và hỗ trợ tháo lắp nóng
• Hỗ trợ 1 cổng để cắm card mở rộng GPZ-4COTC-A

Cạc trung kế E&M

• Hỗ trợ 4 cổng trung kế E&M
• Hỗ trợ lọa 2 dây và 4 dây
• Hỗ trợ chuẩn I và chuẩn V
• Đèn Led báo trạng thái
• Chiếm 1 khe trên khung và hỗ trợ tháo lắp nóng

Cạc trung kế số PRI (GDC-PRTA)

• 1 giao diện PRI (30B+D)
• 1 cổng RJ45 (1 port/ one RJ45)
• Hỗ trợ kết nối T/S
• Không nguồn cho S-Point
• Đèn Led báo trạng thái
• Chiếm 1 khe và hỗ trợ tháo lắp nóng

​DUNG LƯỢNG MÁY NHÁNH CỦA TỔNG ĐÀI NEC SV9100

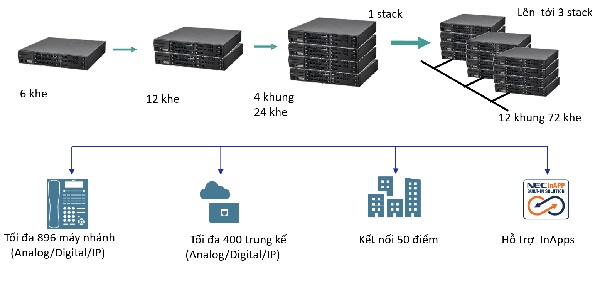

1. Cấu trúc khung

- Khung thiết kế chuẩn bắt rack 19 inch độ cao 2U

- Mỗi có 6 khe cắm card

- 1 stack tối đa 4 khung

- 1 hệ thống hỗ trợ 3 stack tương đương 12 khung

- Số máy lẻ tối đa 896 (Analog/Digital/IP)

- Số trung kế tối đa 400 (Analog/Digital/IP)

- Kết nối được trung kế SIP trunk, PSTN, ISDN

- Hỗ trợ tất cả các loại đầu cuối, Analog, Digital, IP, Soft Phone, Wifi, Web Video

- Tính năng khách sạn: Check in, check out, mini bar, wake up...

- Tình năng Call/ Contact center

- Tính năng trả lời tự động đa cấp
