Hướng dẫn lắp đặt và lập trình tổng đài Panasonic KX-TES824

HƯỚNG DẪN LẮP ĐẶT VÀ LẬP TRÌNH TỔNG ĐÀI PANASONIC KX-TES824

I. LẮP ĐẶT

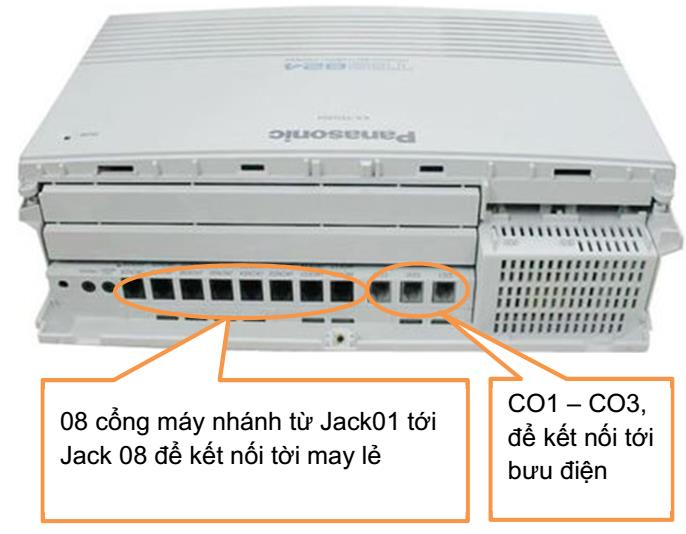

Cấu hình cơ bản của tổng đài Panasonic KX-TES824 bao gồm 3 cổng trung kế CO (cổng CO1 đến CO3) và 8 cổng máy nhánh hỗn hợp (từ Jack 01 đến Jack 08)

- 3 cổng trung kế từ CO1 đến CO3 dùng để kết nối với tín hiệu từ bưu điện kéo đến.

- 08 cổng máy nhánh từ Jack 01 đến Jack 08 dùng để kết nối với máy lẻ của người dùng: Thông thường Jack 01 sẽ được chỉ định là cổng cắm máy Operator (Máy điện thoại trực lễ tân)

Sơ đồ kết nối như hình bên dưới



huong_dan_lap_dat_va_lap_trinh_tong_dai_panasonic_kx_tes824

II. LẬP TRÌNH TỔNG ĐÀI PANASONIC KX-TES824

Có 2 cách để lập trình tổng đài Panasonic KX-TES824: Lập trình bằng bàn lập trình Panasonic KX-T7730 và lập trình bằng PC thông qua phần mềm KXTEConsole

1. Lập trình tổng đài Panasonic KX-TES824 bằng PC thông qua phần mềm KXTEConsole

- Download và cài đặt phần mềm  KXTEConsole lên máy tính: Download tại đây

- Kết nối máy tính với tổng đài Panasonic KX-TES824 qua cổng USB

- Chạy phần mềm KXTEConsole bằng cách Click vào biểu tượng KX-TE Maintenance Console trên màn hình

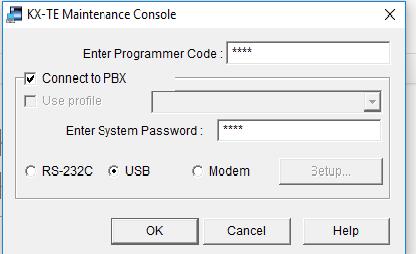

- Nhập Programmer Code là 1234System password là 1234, chọn phương thức kết nối để đăng nhập vào phần mềm quản lý, chi tiết như hình bên dưới

lap_trinh_tong_dai_panasonic_kx_tes824

1. Cài đặt thời gian cho tổng đài Panasonic KX-TES824

System >> 1.1 Date & time >> Date (nhập ngày, tháng, năm) >> time >> chọn AM/PM >> nhập giờ.

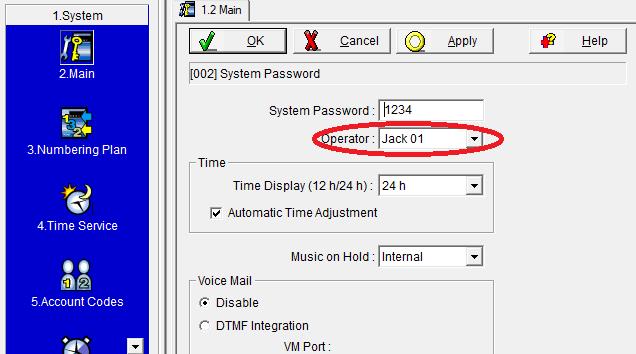

2. Chỉ định máy lẻ làm Operator

System >> Main >> Operator >> chọn Jack làm Operator >> Apply .

Panasonic_kx_tes824

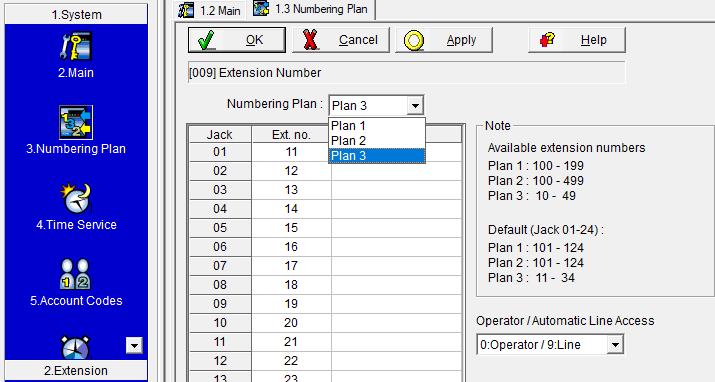

3. Đổi số máy nhánh

System >> Numbering Plan >> Numbering Plan >> chọn Plan (1-3) >> đổi số Ext tương ứng từng Jack >> Apply .

tong_dai_kx_tes824

4. Kết nối đường trung kế CO

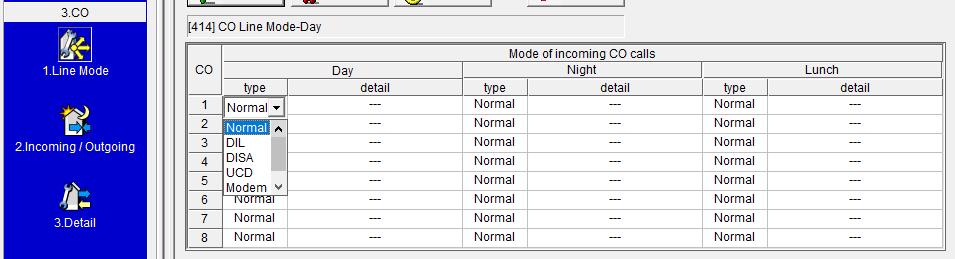

- Chọn chế độ cho các cuộ gọi vào trên các đường trung kế: có các chế độ Normal, Disa, DIL...

Vào mục 3. (CO)>>1. (Line mode)

kx_tes824

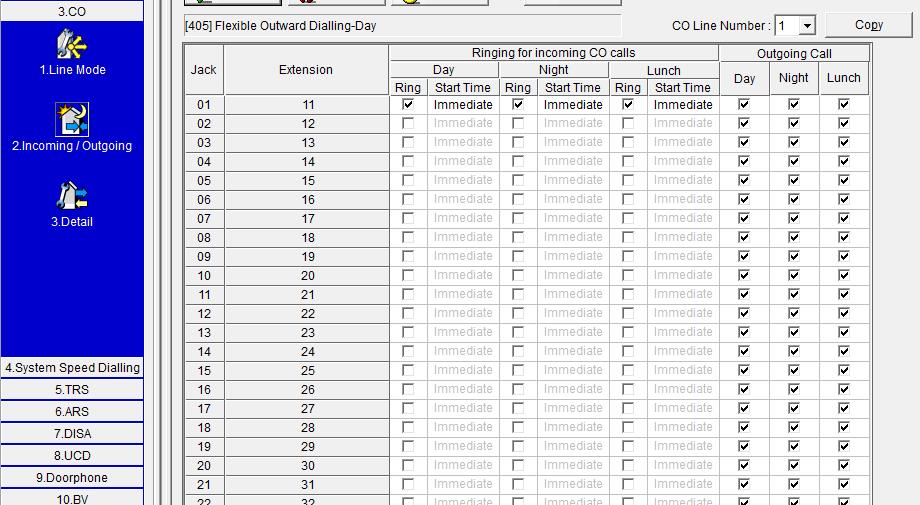

- Chỉ định các máy nhận cuộc gọi vào gọi ra trên các đường trung kế

Vào mục 3. (CO)>> 2. (Incoming / Outgoing): Mặc định thì khi gọi cuộc gọi trên trung kế bất kỳ thì tất cả các máy đều đổ chuông và tất cả các máy đều được phép gọi ra trên các đường trung kế

tong_dai_kx_tes824

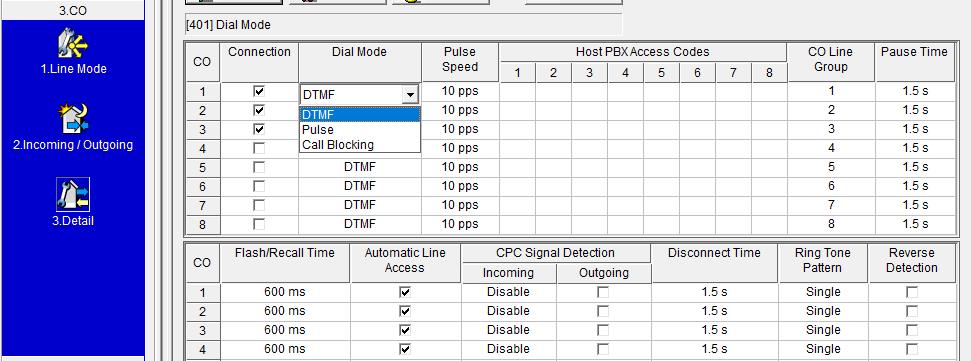

- Chọn chế độ quay số chỉ định CO nào được sử dụng

Vào mục 3.(CO)>>3.(Detail)

tong_dai_panasonic_kx_tes824_3_8
